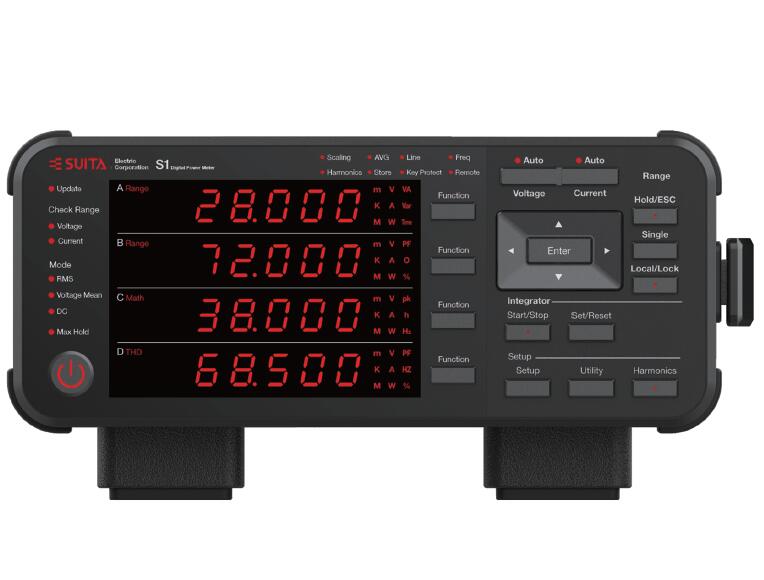

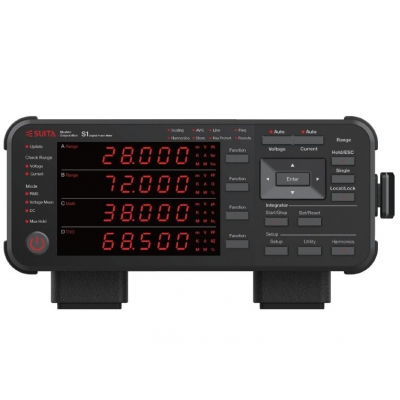

日本原装功率分析仪S1

• 品牌： 日本吹田SUITA
• 型号： SUITA-S1

日本原装功率分析仪S1的应用：

日本原装功率分析仪S1是一种功能强大的用来测量家用电器、办公产品、电力 及过程控制自动化设备的仪器。 其广泛用于电力行业测试、办公或家用电器的测试及评价、电池等驱 动装置的测试和电机的能效测试等领域，该仪器还具备实时波形（软 件中）、波形数据记录及谐波分析等功能。

日本原装功率分析仪S1的特点：

• 测量精度:±(读数的0.1%+量程的0.1%)

• 带宽:DC、0.1Hz-100kHz

• 电压宽量程:直接输入6~600V

• 电流量程：直接输入5mA~20A/1~50A

• 最高100次谐波测量

宽范围电流测量

电流测量范围从微安到几十安电流，不仅可以测量单个测量 工序的大电流和小电流，而且可以测量用电设备从待机状态 到正常工作状态大动态范围的电流变化，一台仪器、一个模 块就可以完成。

所有参数同时测量

可以测量所有交直流参数，无需变换测量模式就可以同时执 行积分测量和谐波测量。

快速显示及自动数据更新率




拥有快速显示功能，并且数据更新率最快可达50ms，可以缩 短用户测试程序的时间。 开启自动更新率模式，可追踪从0.1Hz开始变化的频率信
号，根据输入信号的频率自动改变数据更新率，便于对频率变化的信号进行更精准的测量。

峰值保持功能

• 可以保持显示测量过程中相关数值的最大值，以便观察测量 过程中的最大值。能保持显示以下测量功能的最大值:电压 与电流的RMS/PEAK值、有功功率、无功功率和视在功率。

自动量程切换

• 自动量程功能可用于在指定量程间自动选择/切换量程。这 样既可以减少量程切换次数，也可以提高测试效率。

配置参数保存和载入

• 保存配置文件，方便在后期遇到类似的测量环境时可以快速 载入已保存的配置文件，减少用户再次设置参数的时间。

用于测量记录的D/A输出

• D/A输出用于将电压、电流、功率和其他测量数据输出到数 据记录仪或其他设备(±5V DC输出)。

电流传感器输入

• 测量大电流时，可以使用电压输出型电流钳或电流传感器测 量，以扩大仪器的测量电流范围。

运算功能设置

• 仪器支持多种运算功能，可设置显示峰值因数、四则运算结 果和平均有功功率的值。

数据存储功能

• 可将测量数据进行存储。已存储的数据不能在仪器显示框中 直接读取，可以通过通信功能，已存储的测量数据可使用计 算机进行数据分析或者连接上位机进行分析。

SUITA PA Vie wer软件

• SUITA PA Viewer软件是一款PC应用软件，用户可以在远程 PC端对仪器实现远程控制，在电脑显示屏上更直观地显示 仪器的测量结果，显示测量数据包含数值、波形、趋势、棒图 等形式。用户可通过网络接口或USB接口匹配，将仪器连接 至电脑。
