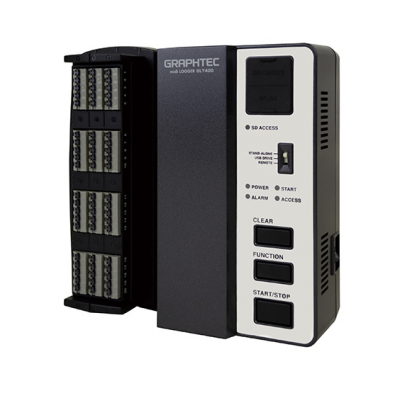

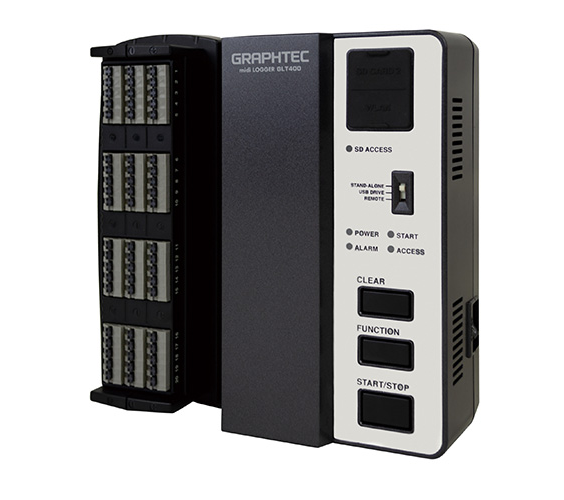

日本图技GL400 多功能数据记录仪
日本图技GL400 多功能数据记录仪介绍：日本图技GL400 多功能数据记录仪是一款日本进口的可作为嵌入式设备和控制面板的GRAPHTEC测量仪器，实现了一种新的概念，无需监控，易于在DIN导轨上组装； 比传统产品更适合嵌入式，也可作为无显示器的PC前端数据记录器，可以通过USB或者WIFI与PC进行连接，通过Modbus/TCP协议从PLC通讯实时记录数据。支持WEB服务器、FTP服务器和FTP
- 品牌： 日本图技
- 型号： GL400
日本图技GL400 多功能数据记录仪介绍：
日本图技GL400 多功能数据记录仪是一款日本进口的可作为嵌入式设备和控制面板的GRAPHTEC测量仪器，实现了一种新的概念，无需监控，易于在DIN导轨上组装； 比传统产品更适合嵌入式，也可作为无显示器的PC前端数据记录器，可以通过USB或者WIFI与PC进行连接，通过Modbus/TCP协议从PLC通讯实时记录数据。支持WEB服务器、FTP服务器和FTP客户端网络功能用于远程监控。GLT400还可以在超低温环娩下使用。
日本图技GL400 多功能数据记录仪可扩展至200ch,可以增加传感器进行电压/温度/湿度/赫冲/逻辑的多元输入。通道输入100V，标配4G SD存储卡，*大可技持32G存储空间，方便数据存储和数据导出。
产品主要特点：
适应各种操作环境(-20ºC至+60ºC）（有条件的）
支持WEB服务器、FTP服务器和FTP客户端网络功能，用于远程监控。
高隔离输入，以确保信号未损坏
无监视器，非常适合在设备和控制面板中使用
自动切换到AC到USB PD
可扩展和各种输入端子，具体取决于应用
模拟输入端子，可进行多输入（公共模拟输入端子）
提供数字I / O端口
很多可扩展200个频道
测量数据安全地存储在主机的闪存中
支持长期数据记录
便捷的数据记录功能
无需使用专用软件即可从PC进行设置，控制，数据确认/传输
GLT400使用方法
安装或嵌入至系统或者用作PLC的I/O单元，通过Modbus协议向PLC传输数据，也可以作为GL840的远程终端单元使用
详细
GLT400使用方法
单独使用
*使用无线LAN时，需搭配B-568选件。
安装或者嵌入至系统
通过以太网、无线LAN*和USB功能进行实时远程监视与控制(标配有应用软件)
用作PLC的I/O单元，通过Modbus协议向PLC传输数据
通过Modbus/TCP实现PLC与GLT400双向通信，从PLC端控制数据收录的开始和停止。可向PLC传输测量数据。
可作为PC控制的数据记录仪使用
通过USB线、网线或无线LAN与PC连接。 用于研发、品控和生产的独立或PC控制的数据记录仪。
作为GL840的远程终端单元使用
1台GL840最多可连接5套GLT400，总通道数最大200通道。
通过GL840来控制GLT400，所收录的数据也可以保存在GL840内。
*使用无线LAN时，需搭配B-568选件。
无线LAN连接
通过无线LAN直接连接。
（多台设备使用时，通过无线LAN路由器连接）
以太网连接
通过以太网直接连接
（多台设备使用时，使用以太网HUB连接）
无线LAN&以太网连接
设置在1楼、2楼的GLT400或者GL840收录到的数据，可以通过在3楼的PC进行设定· 控制·数据确认。
安装方法
主机背面有螺丝孔，配合使用DIN轨道安装件(B-540/选件)，可以组装到控制机柜等设备上。
可根据不用的使用场合选择电源形式
通道扩展&
多样化的输入方式·不同的端子形状
通过输入端子台和扩展端子台底座的组合，可以组合出最适合测定条件的机器构成。
详细
通道扩展&多样化的输入方式·不同的端子形状
通过GLT400主机与输入端子台和扩展端子台底座的组合，可以组合出最适合测定条件的机器构成。
多用途的模拟信号输入端子台（各模拟信号输入端子台通用）安心的通道间绝缘输入
各通道都可进行电压·温度·湿度的选择
电压的测量
20mV-100V
温度的测量
热电偶：K,J,E,T,R,S,B,N,C(旧W:WRe5-26)
热电阻：Pt100, JPt100, Pt1000(IEC751)
电流的测量（4-20mA)
对于4~20mA的电流输入，安装250Ω的电阻器, 转换为1~5V电压。
250Ω的分流器(B-551)
*不适用于B-564SL输入端子台
湿度的测量
有选配的专用湿度传感器
传感器电源可直接从主机获取。
搭载专用的湿度范围。
湿度传感器（B-530)
数字I/O端口
使用选件输入/输出电缆后可使用数字I/O端口。
GL用输入/输出电缆(B-513)
*作为GL840系列子机时，此功能不能使用。
逻辑/脉冲输入（4通道）
逻辑
无电压接点（a接点、NO、NC）、
集电极开路、电压输入时的H.L判定
脉冲
每个通道均可选择3种模式
（瞬时、累计、回转数）
报警输出& 外部触发信号输入
可根据外部信号开始·停止测量。
各信号输入通道均可设置报警值，检测到异常时，输出信号。
对应不同测量对象的模拟信号输入端子台
可根据输入方式选择对应的端子台
(*1)
温度精度是指使用K型热电偶测量100℃时的数值。（包括参考接点补偿精度）
实际使用时，会根据热电偶以及温度变化而产生测量精度差异。
选件 端子台盖板
适用于各型号的输入端子台。
*连接分流器时不能使用。
端子盖板 (B-588)
模拟信号输入端子台可根据测量对象扩展通道
通过增加模拟信号输入端子和扩展端子台，可扩展20到200个通道。
| 通道扩展案例 | 20ch | 40ch | 100ch | 200ch |
|---|---|---|---|---|
| GLT400主机 | 1台 | 1台 | 1台 | 1台 |
| 扩展端子台底座 | 1台 | 2台 | 5台 | 10台 |
| 模拟信号输入端子台 (*2) | 1台 | 2台 | 5台 | 10台 |
(*2)
模拟信号端子台与标准端子台价格不同。
标准端子台和高耐压高精度端子台可以混装，但是混装时的耐压按照标准端子台的耐压值。
作为GL840系列子机 使用时，最大只能扩展到180ch。（GL840：20ch + GLT400：180ch）
2种扩展方式
测量数据可保存在内置大容量闪存
数据可保存在内置的大容量闪存里
通过多功能输入
多用途输入，内置4GB的Flash闪存，另外还搭载了SD卡插槽。
详细
测量数据可保存在内置大容量闪存
内置4GB的Flash闪存，另外还搭载了SD卡插槽。
主机闪存： 约4GB
SD存储卡：最大可使用32GB的SD卡（SDHC）。
*使用无线LAN模块时(B-568)，SD卡无法同时插入插槽内使用。
* 单个收录文件最大容量2GB。
支持长时间收录
通道数量与采样速度
| 采样速度 | 10ms | 20ms | 50ms | 100ms | 200ms | 500ms | 1s | 2s | |
|---|---|---|---|---|---|---|---|---|---|
| 可使用通道 | 1 | 2 | 5 | 10 | 20 | 50 | 100 | 200 | |
| 测量对象 | 电压 | ● | ● | ● | ● | ● | ● | ● | ● |
| 温度 | - | - | - | ● | ● | ● | ● | ● | |
收录时间例（20ch的模拟信号）
| 采样速度 | 10ms | 50ms | 100ms | 200ms | 500ms | 1s | 10s |
|---|---|---|---|---|---|---|---|
| GBD格式 （本公司独有的二进制格式） | 31日 | 77日 | 95日 | 108日 | 270日 | 365日以上 | 365日以上 |
| CSV格式 | 3日 | 11日 | 16日 | 21日 | 54日 | 109日 | 365日以上 |
*
收录时间为概算时间。根据采样速度，ch数有限制。
10ms：1ch、50ms：5ch、100ms：10ch
多种收录功能
循环收录功能
记录满时旧数据会被新数据覆盖掉，
保存最新收录到的数据 。
文件容量大小可自定义。
可设定数据个数：1000点～2,000,000点
中继收录功能
长时间测量时，当一个收录文件满时, 会生成新的收录文件继续记录数据, 直到收录停止。
可根据时间或者数据量区分文件。
可在收录中更换SD存储卡
*
采样间隔10·20·50ms的收录中无法更换。
*
使用无线LAN模块时，SD卡无法同时插入插槽内使用。
备份功能
定期备份收录数据。
使用FTP备份功能时，还可以在备份成功后，选择自动删除原文件。
备份间隔: 1H・2H・6H・12H・24H
备份位置：主机闪存·SD存储卡·FTP
文件格式：GBD·CSV
*
只有才采样速度小于100ms时，才能以CSV格式进行保存。使用循环收录或者外部采样时，不能使用备份功能。备份数据不能和收录数据设置在同一个文件内。使用备份功能和CSV格式记录功能时，不能中途更换SD存储卡或者使用中继收录功能。
USB驱动模式
GLT400通过USB电缆与PC连接，被识别为PC的外置存储设备，可直接将GLT400内的测量数据用鼠标拖拽转移至PC。
根据用途标配两款PC应用软件
根据用途标配了两款PC应用软件。
另外，不使用专用软件也能从PC进行设定、控制、数据确认、数据传输。
标配2款软件以及WEB浏览功能
简单实用的软件 GLT400 SETTING APP
可以简单的确认设定值和测量值。
最适于1台GLT400使用时。设置菜单的显示继承了以往GL系列主机的菜单。
多用途应用软件 GL-Connection
最多可同时连接20台包括GLT 400在内的GL系列产品。
可进行主机设定，显示实时测量数据和实时测量数据表。
显示功能支持Y-T、XY、FFT画面。还搭载了直接Excel功能和文件结合等扩展性功能。 GL-Connection
支持直接EXCLE功能
在收录开始的同时，可以向指定的Excel文件实时传输数据。
通过组合计算公式和宏等，在收录停止的同时完成测量数据文件。
不使用专业软件也能通过PC进行设定·控制·数据确认/传送
使用WEB浏览器，可以确认主机的控制和测量值，或者将主机内的文件传输至PC。
可支持的浏览器：Google Chrome(推荐)、Microsoft Edge、Fire Fox
软件功能比较表
| 物品 | GLT400 SETTING APP | GL-Connection | WEB浏览器 | |
|---|---|---|---|---|
| 主机的连接 | 有线LAN | ● | ● | ● |
| 无线LAN | ● | ● | ● | |
| USB | ● | ● | × | |
| 连接台数 | 1台 | 20台 | 1台 | |
| 主机设置 | ● | ● | × | |
| 主机控制（收录开始/停止） | ● | ● | ● | |
| 数据显示 | 测量值显示 | ● | ● | ● |
| 波形显示 | × | ● | ● | |
| 其它 | × | ● | × | |
| 收录数据的回放 | × | ● | × | |
| 收录中的连接・断开 | ● | × | ● | |
| 主机向PC传输数据 | ● | ● | ● | |
| 文件转换（CSV） | × | ● | × | |
| 对应型号 | 仅GLT400 | GL全系列 * | GL全系列 * | |
*
GL7000・GL2000・GL980・GL840系列・GL240・GLT400（仅当前机型）
SDK (软件开发套件) 免费提供
根据客户需要,免费提供开发定制应用程序所需的套件。
USB驱动
指导书（主机控制相关·通信相关·数据文件相关·Modbus/TCP规格书）
LabVIEW VI
LabView VI
数字证书导入工具
规格
主机规格
| 项目 | 描述 | |
|---|---|---|
| 模拟端子台数量 | 最多10个模块 (200通道) | |
| 模拟端子台种类 | 标准型端子台、高耐压高精度型端子台、快插式端子台 | |
| 采样周期 | 10ms/ch～1h (10ms～50ms仅为电压测量时且通道数有限制)、外部 (仅STAND ALONE模式时) (*1) | |
| 触发功能 | 重复功能 | Off・On |
| 触发种类 | 开始: 触发条件达成时开始收录数据 停止: 触发条件达成时停止收录数据 | |
| 触发条件设置 | 开始: Off, 电压, 报警, 外部输入, 指定时刻, 指定星期, 一定时间 停止: Off, 电压, 报警, 外部输入, 指定时刻, 指定星期, 一定时间 | |
| 触发判定种类 | 组合: 模拟, 逻辑/脉冲的“Level AND”、“Level OR”、“Edge AND”、“Edge OR” 模拟: H (↑)、L (↓)、窗口内、窗口外 逻辑: 高低电平 脉冲: H (↑)、L (↓)、窗口内、窗口外 | |
| 报警功能 | 报警判定种类 | 通过“Level”或“Edge”的阈值判定各通道是否报警 模拟: H (↑)、L (↓)、窗口内、窗口外 逻辑: 高低电平 脉冲: H (↑)、L (↓)、窗口内、窗口外 |
| 报警发生时的动作 | 报警LED灯点亮，报警通知电子邮件 报警信号输出(4通道/REMOTE模式时为1通道) | |
| 报警保持(Hold)功能 | 保持/不保持 | |
| 外部输入/输出 (*1) | 输入种类 | 触发输入(1通道)或外部采样信号输入(1通道)、 逻辑输入(4通道)或脉冲输入(4通道) (仅STAND ALONE模式时) |
| 输入规格 | 输入电压 : 0～+30V (单端接地输入) 输入信号: 无电压接点 (a接点, b接点, NO, NC), 集电极开路, 电压输入 输入阈值电压: 约+2.5V 滞后: 约0.5V (+2.5V～+3V) | |
| 输出种类 | 输出通道(报警): 4通道 (REMOTE模式时为1通道) ※逻辑和脉冲、外部触发和采样为切换形式 | |
| 输出规格 | 输出形式: 集电极开路 (内部电压5V，上拉电阻10kΩ) ＜输出晶体管的最大额定值＞ ・集电极-GND电压: 50V ・集电极电流: 2A ・集电极损耗: 0.3W | |
| 脉冲输入 | 回转数模式 | 检测每个采样间隔内的脉冲个数，再按每转对应的脉冲数换算成回转数 测回旋转数需要设置每旋转1圈的脉冲个数 量程: 50, 500, 5000, 50k, 500k, 5M, 50M, 500M RPM/F.S |
| 累计模式 | 从测量开始就检测采样间隔内脉冲信号并累加显示的模式 量程: 50, 500, 5000, 50k, 500k, 5M, 50M, 500M C/F.S. | |
| 瞬时模式 | 计算每个采样间隔的脉冲个数的模式 每个采样间隔后的计数值会被重置 量程: 50, 500, 5000, 50k, 500k, 5M, 50M, 500M C/F.S. | |
| 最大脉冲输入数 | 最大输入频率: 50kHz、最大计数值: 50kC/采样 (16位转换器) | |
| 通道间运算 | 运算种类 | 四则运算(+,－,×,÷) |
| 通道范围 | 模拟信号输入通道(ch1～200) | |
| 转换功能(EU) | 每个通道可设置4点 温度测量时为2点 | |
| 注释输入 | 功能 | 可以为每个通道进行注释 |
| 字符种类 | 英语、数字、日语假名 | |
| 字符数 | 31个半角字符 | |
| PC接口 | 类型 | 以太网端口(10BASE-T/100BASE-TX), USB2.0, 无线LAN(选件) |
| 功能 | 将设备内数据传输到PC，从PC端控制设备，作为GL840的子机网络连接 | |
| 以太网功能 | Web服务器功能、FTP服务器功能、FTP客户端功能、NTP客户端功能 DHCP客户端功能、DHC服务器功能、Modbus/TCP通信 | |
| USB功能 | USB驱动模式: 传输或删除在主机内存或SD卡中收录的文件 | |
| 实时数据传输速度 | 最快10ms/1ch (传输速度会因通道数而异) | |
| 存储介质 | 内置Flash闪存 | 约4GB |
| 外部SD卡插槽 | SD卡插槽: 1个 (SDHC对应， 最大支持到约32GB) | |
| 单个文件容量 | 单个收录文件最大2GB | |
| 存储内容 | 主机的设置条件和测量数据 | |
| 数据备份功能 | 备份间隔 (*3) | OFF, 1, 2, 6, 12, 24h, 每文件 (仅当每个文件在成功备份时至FTP客户端时，会删除收录文件) |
| 备份地址 (*3) | 内置Flash闪存、SD存储卡、FTP | |
| 文件格式 (*3) | GBD(Graphtec二进制文件)/CSV | |
| 数据收录 | 功能 | OFF(收录START/STOP间的数据)、循环收录、中继收录 |
| 循环收录功能 | 已收录的数据达到记录点数(1000～200000)以上时，一边删除旧数据一边收录最新的数据 ※使用循环收录时，可记录的容量为剩余容量的1/3。 | |
| 中继收录功能 | 不遗漏数据，将文件分段连续地收录 | |
| 文件格式 | GBD(Graphtec二进制文件)/CSV | |
| 收录期间的功能 | SD存储卡交换 | |
| 数据保存功能 | 保存地址: 内置Flash闪存或者SD存储卡 保存内容: 设置条件、画面数据、测量数据 | |
| 使用环境 | -20～60℃(AC电源适配器B-565: 0～45℃)、5～85%RH(无结露) (以USB PD为电源时，视电源规格而定) | |
| 电源 | AC电源适配器 | AC100～240V/50～60Hz |
| DC电源 | DC8.5～24V(最大26.4V) (需使用DC驱动电缆B-514/选件) | |
| USB供电 | 外置USB PD兼容电池(规格: 遵循USB Power Delivery 2.0以后)，输出: 5V/2A(10W) | |
| 功耗 | 24VA以下 (使用AC电源适配器, 电压为AC100V时) | |
| 外观尺寸 [W×H×D] (约) | 安装标准端子台时 | 187.5×183×65.5mm (包括突出的部分) |
| 安装快插式端子台时 | ||
| 安装高耐压高精度端子台时 | 187.5×183×73.4mm (包括突出的部分) | |
| 质量[重量] (约) | 安装标准端子台时 | 1090g (包括AC电源适配器) |
| 安装快插式端子台时 | 1020g (包括AC电源适配器) | |
| 安装高耐压高精度端子台时 | 1120g (包括AC电源适配器) | |
| 其它 | 耐振性 | 相当于自动车部品第一种A种 |
(*1)
本功能仅在STAND ALONE模式时可选择。此外，需搭配GL输入/输出电缆(B-513/选件)。
(*2)
单个收录文件最大2GB。
(*3)
如果循环收录或外部采样功能开启，数据备份功能不可用。
当收录多个通道时，当采样速度较快时以及当备份间隔较长时，由于备份数据量变大，因此在停止收录后还需要一段时间进行写入。
当备份数据通过无线LAN以Wifi通信保存到FTP服务器时，有时备份会失败。
当采样间隔小于100ms时，CSV格式的文件备份将无法执行。
当CSV文件的收录和备份功能启用时，则无法执行用于收录和中继收录的SD卡更换。
模拟信号输入端子台规格(选件)
| 项目 | 描述 | |||
|---|---|---|---|---|
| 标准型端子台 (B-564) | 快插式端子台 (B-564SL) | 高耐压高精度型端子台 (B-565) | ||
| 输入通道数量 | 20ch | |||
| 输入端子形状 | M3螺钉式(矩形平垫圈) | 快插式 | M3螺钉式(矩形平垫圈) | |
| 输入方式 | 全通道隔离的光电MOS继电器扫描式输入，平衡输入 *热电阻连接用的端子b，其通道间是短路的 | |||
| 测量范围 | 电压 | 20, 50, 100, 200, 500mV; 1, 2, 5, 10, 20, 50, 100V; 1-5V F.S. | ||
| 温度 | 热电偶: K, J, E, T, R, S, B, N, C (WRe5-26) 热电阻: Pt100, JPt100, Pt1000 (IEC751) 温度量程: 100°C, 500°C, 2000°C | |||
| 湿度 | 0～100% (经0～1V电源转换所得) 固定 *使用B-530湿度传感器/选件 | |||
| 滤波功能(移动平均) | Off, 2, 5, 10, 20, 40 (滤波操作基于移动平均。使用所设置的采样计数平均值。 如果采样间隔超过30秒，则使用在子采样(30秒)中获得数据的平均值) | |||
| A/D转换器 | 种类 | ΔΣ方式 | ||
| 分辨率 | 16位(有效分辨率: 约1/40000的±量程) | |||
| 输入阻抗 | 1MΩ±5% | |||
| 容许信号源输出阻抗 | 300Ω以下 | 100Ω以下 | ||
| 最大输入电压 | 输入通道+/-极间 | 20mV～2V档位: 60Vp-p 5V～100V档位: 110Vp-p | ||
| 输入通道之间 | 60Vp-p | 600Vp-p | ||
| 输入通道/GND间 | 60Vp-p | 300Vp-p | ||
| 耐电压 | 输入通道之间 | 350Vp-p，1分钟 | 600Vp-p | |
| 输入通道/GND间 | 350Vp-p，1分钟 | 2300VACrms，1分钟 | ||
| 使用温度环境 (与GLT400连接时) | -20～60ºC (5～85%RH) | 0～45ºC (5～85%RH) | ||
模拟信号输入端子台测量精度
【环境和设置条件】
室内温度为23℃±5℃、预热时间30分钟以上、采样速度为1s/20ch、滤波功能设置为10、GND端口接地
电压
| 项目 | 标准型端子台 (B-564) / 快插式端子台 (B-564SL) | 高耐压高精度型端子台 (B-565) |
|---|---|---|
| 输入 | 测量精度 | 测量精度 |
| 电压 | ±0.1% F.S. | ±(0.05% F.S.+10μV) |
温度 (热电偶) *
* 所使用的热电偶为T/K: 0.32Φ, 其它: 0.65Φ
| 项目 | 标准型端子台 (B-564) / 快插式端子台 (B-564SL) | 高耐压高精度型端子台 (B-565) | |||
|---|---|---|---|---|---|
| 输入 | 种类 | 测量温度范围(TS: 测量温度) | 测量精度 | 测量温度范围(TS: 测量温度) | 测量精度 |
| 热电偶 | R / S | 0℃≦TS≦100℃ | ±5.2℃ | 0℃≦TS≦100℃ | ±4.5℃ |
| 100℃＜TS≦300℃ | ±3.0℃ | 100℃＜TS≦300℃ | ±3.0℃ | ||
| R:300℃＜TS≦1600℃ | ±（0.05% 读数值 +2.0℃） | R:300℃＜TS≦1600℃ | ±2.2℃ | ||
| S:300℃＜TS≦1760℃ | ±（0.05% 读数值 +2.0℃） | S:300℃＜TS≦1760℃ | ±2.2℃ | ||
| B | 400℃≦TS≦600℃ | ±3.5℃ | 400℃≦TS≦600℃ | ±3.5℃ | |
| 600℃＜TS≦1820℃ | ±（0.05% 读数值 +2.0℃） | 600℃＜TS≦1820℃ | ±2.5℃ | ||
| K | -200℃≦TS≦-100℃ | ±（0.05% 读数值 +2.0℃） | -200℃≦TS≦-100℃ | ±1.5℃ | |
| -100℃＜TS≦1370℃ | ±（0.05% 读数值 +1.0℃） | -100℃＜TS≦1370℃ | ±0.8℃ | ||
| E | -200℃≦TS≦-100℃ | ±（0.05% 读数值 +2.0℃） | -200℃≦TS≦-100℃ | ±1.0℃ | |
| -100℃＜TS≦800℃ | ±（0.05% 读数值 +1.0℃） | -100℃＜TS≦800℃ | ±0.8℃ | ||
| T | -200℃≦TS≦-100℃ | ±（0.1% 读数值 +1.5℃） | -200℃≦TS≦-100℃ | ±1.5℃ | |
| -100℃＜TS≦400℃ | ±（0.1% 读数值 +0.5℃） | -100℃＜TS≦400℃ | ±0.6℃ | ||
| J | -200℃≦TS≦-100℃ | ±2.7℃ | -200℃≦TS≦-100℃ | ±1.0℃ | |
| -100℃＜TS≦100℃ | ±1.7℃ | -100℃＜TS≦100℃ | ±0.8℃ | ||
| 100℃＜TS≦1100℃ | ±（0.05% 读数值 +1.0℃） | 100℃＜TS≦1100℃ | ±0.6℃ | ||
| N | -200℃≦TS＜0℃ | ±（0.1% 读数值 +2.0℃） | -200℃≦TS＜0℃ | ±2.2℃ | |
| 0℃≦TS≦1300℃ | ±（0.1% 读数值 +1.0℃） | 0℃≦TS≦1300℃ | ±1.0℃ | ||
| C (旧:W) | 0℃≦TS≦2000℃ | ±（0.1% 读数值 +1.5℃） | 0℃≦TS≦2000℃ | ±1.8℃ | |
| 基准接点补偿精度 | - | ±0.5℃ | - | ±0.3℃ | |
温度 (热电阻/三线式)
| 项目 | 标准型端子台 (B-564) / 快插式端子台 (B-564SL) | 高耐压高精度型端子台 (B-565) | |||||
|---|---|---|---|---|---|---|---|
| 输入 | 种类 | 测量温度范围 | 施加电流 | 测量精度 | 测量温度范围 | 施加电流 | 测量精度 |
| 热电阻 | Pt100 | -200℃～850℃ (FS=1050℃) | 1mA | ±1.0℃ | -200℃≦TS≦100℃ | 1mA | ±0.6℃ |
| 100℃＜TS≦500℃ | ±0.8℃ | ||||||
| 500＜TS≦850℃ | ±1.0℃ | ||||||
| JPt100 | -200℃～500℃ (FS=700℃) | 1mA | ±0.8℃ | -200℃≦TS≦100℃ | 1mA | ±0.6℃ | |
| 100℃＜TS≦500℃ | ±0.8℃ | ||||||
| Pt1000 | -200℃～500℃ (FS=700℃) | 0.3mA | ±0.8℃ | -200℃≦TS≦100℃ | 0.3mA | ±0.6℃ | |
| 100℃＜TS≦500℃ | ±0.8℃ | ||||||
GL-Connection软件规格 (仅STAND-ALONE模式时)
| 项目 | 描述 |
|---|---|
| 操作系统 | Windows 10 / 8.1 * 软件系统开发商已停止支持的操作系统, 本公司也无法提供相关的技术支持。 |
| 功能 | 主机控制、实时数据收录、数据转换 |
| 每组的通道数 | 所连接设备的最大数 |
| 最大通道数 | 最大: 2000通道 |
| 设置范围 | 输入信号设置、收录设置、触发/报警设置、其它设置 |
| 收录数据 | 实时数据(CSV, GBD) 保存在内存或SD卡里的数据(CSV, GBD) |
| 显示内容 | 模拟信号波形、逻辑波形、脉冲波形、测量值 |
| 显示模式 | Y-T画面、数值画面、X-Y画面、FFT画面 |
| 文件转换 | 光标间数据，全部数据 |
| 统计与履历显示 | 测量时的最大值、最小值和平均值 |
| 电子邮件功能 | 通过报警监视向指定地址发送邮件 |
GLT400 SETTING APP软件规格
| 项目 | 描述 |
|---|---|
| 操作系统 | Windows 10 / 8.1 * 软件系统开发商已停止支持的操作系统, 本公司也无法提供相关的技术支持 |
| 功能 | 主机设置修改、文件操作、测量值监视、主机固件更新 *REMOTE模式时，无法进行文件操作和测量值监视。 |
| 可连接设备的台数 | 1台 |
| 设置范围 | 输入信号设置、收录设置、触发/报警设置、I/F接口设置、其它设置 *REMOTE模式时，只能进行I/F接口设置。 |
无线LAN模块B-568(选件)规格
| 项目 | 描述 |
|---|---|
| 型号 | B-568 |
| 通信方式 | 无线LAN (2.4GHz频段) |
| 安装位置 | SD卡插槽处 *使用无线LAN模块时，SD卡无法同时插入插槽内使用。 |
| 无线LAN规格 | IEEE802.11b/g/n |
| 功能 | 通讯距离: 约40m (此距离因障碍物和周围环境而异) 从PC端控制主机并将收录的数据传输到PC机(REMOTE模式下，作为GL840的子机连接) WPS: 按钮方式/PIN方式 加密功能: WEP64, WEP128, WPA-PSK/WPA 2-PSK, TKIP/AES |
湿度传感器B-530(选件)规格
| 项目 | 描述 | |
|---|---|---|
| 可使用的温度范围 | -25～80℃ | |
| 可使用的湿度范围 | 0～100%RH | |
| 相对湿度测量精度 | ±3% RH (5～98%/25°C) | |
| 方式 | 电气容量式 | |
| 相对湿度测量精度 （5～98％） | 测量环境 | 测量精度 |
| 0～10℃ | ±5％ RH | |
| 10～20℃ | ±4％ RH | |
| 20～30℃ | ±3％ RH | |
| 30～40℃ | ±4％ RH | |
| 40～50℃ | ±5％ RH | |
| 50～60℃ | ±6％ RH | |
| 60～70℃ | ±7％ RH | |
| 70～80℃ | ±8％ RH | |
| *60°C或更高温度下的测量精度为参考值 | ||
| 响应时间 | 15秒 (过滤罩已安装时, 90%响应) | |
| 传感器输出 | DC 0～1V | |
| 外形 | ϕ14x80mm (不包括电缆长度) | |
| 电缆长度 | 3ｍ | |
| 传感器输入电压 | DC+5V～+16V | |
| 传感器消耗电流 | 约 4mA | |
标准附件
AC电源适配器/电源线
纸质支架 (大: 1个、小: 2个)(安装端子台底座时使用)
快速指南
安全使用说明
尺寸
GLT400主机尺寸（配有标准端子）
*
单位：mm、公差：±3mm
端子台/底座部分
标准型端子台(B-564) · 扩展端子台底座(B-566)
快插式端子台(B-564SL) · 扩展端子台底座(B-566)
高耐压高精度型端子台(B-565) · 扩展端子台底座(B-566)
扩展端子台底座(B-566)
安装2个扩展端子台底座(B-566)时
*
单位：mm、公差：±3mm
