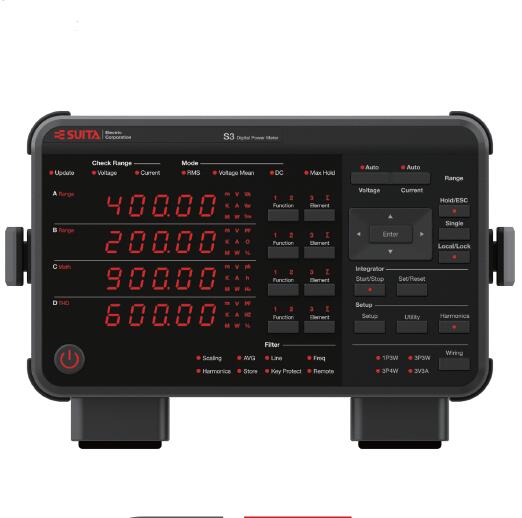

三相功率分析仪SUITA-S3

日本吹田电气三相功率分析仪SUITA-S3是日本吹田最新推出的三相功率计,和日本横河WT230,WT300,日本日置的PW3336,PW3337相类似。给客户提供了更多的选择机会。日本吹田电气三相功率分析仪SUITA-S3精度更高,性能更强,价格更实惠。

  • 品牌: 日本吹田电气SUITA
  • 型号: SUITA-S3

三相功率分析仪SUITA-S3的应用:

三相功率分析仪SUITA-S3是用来测量家用电器、办公自动化产品、大型电力设备 及过程控制自动化设备功耗的仪器。 其广泛用于电力行业测试、办公或家用电器功耗、电池等驱动装置等 领域,该仪器还具备实时波形、波形数据记录谐波分析等功能。 它具有体积小、结构紧凑、操作便捷、经济实惠以及测量准确等特点, 是适用于功耗测试台架和生产线或检测工作台上的理想机型。

三相功率分析仪SUITA-S3的特点:温度记录仪|存储录波仪|存储记录仪|数据采集器|电能质量分析仪

  • 测量精度:±(读数的0.1%+量程的0.1%)

  • 带宽:DC、0.5Hz-100kHz

  • 电压宽量程:直接输入15~600V

  • 电流量程:直接输入0.5~20A

  • 功率测量通道:3个

  • 最高50次谐波测量

  • 所有参数同时测量

    可以测量所有交直流参数,无需变换测量模式就可以同时执 行积分测量和谐波测量。

    快速显示及数据更新率


    拥有快速显示功能,并且数据更新率最快可达100ms,可以缩 短用户测试程序的时间。

    峰值保持功能

  • 可以保持显示测量过程中相关数值的最大值,以便观察测量 过程中的最大值。能保持显示以下测量功能的最大值:电压 与电流的RMS/PEAK值、有功功率、无功功率和视在功率。

  • 自动量程切换

  • 自动量程功能可用于在指定量程间自动选择/切换量程。这 样既可以减少量程切换次数,也可以提高测试效率。

  • 配置参数保存和载入

  • 保存配置文件,方便在后期遇到类似的测量环境时可以快速 载入已保存的配置文件,减少用户再次设置参数的时间。

  • 用于测量记录的D/A输出

    D/A输出用于将电压、电流、功率和其他测量数据输出到数 据记录仪或其他设备(±5V DC输出)。

    接线方式 Delta 运算类型
     1P3W 差值(Difference)、3P3W→3V3A
     3P3W 差值(Difference)、3P3W→3V3A
     3P4W Star→Delta
     3P3W(3V3A) Delta→Star

    电流传感器输入

  • 测量大电流时,可以使用电压输出型电流钳或电流传感器测 量,以扩大仪器的测量电流范围。

  • Delta运算功能 通过获取各单元的电压和电流瞬时测量值之和及之差,可 以算出差分电压、线电压、相电压等。

    运算功能设置

  • 仪器支持多种运算功能,可设置显示峰值因数、四则运算结 果和平均有功功率的值。

  • 数据存储功能

  • 可将测量数据进行存储。已存储的数据不能在仪器显示框中 直接读取,可以通过通信功能,已存储的测量数据可使用计 算机进行数据分析或者连接上位机进行分析。

  • SUITA PA Vie wer软件

  • SUITA PA Viewer软件是一款PC应用软件,用户可以在远程 PC端对仪器实现远程控制,在电脑显示屏上更直观地显示 仪器的测量结果,显示测量数据包含数值、波形、趋势、棒图 等形式。用户可通过网络接口或USB接口匹配,将仪器连接 至电脑。

日本吹田电气SUITA三相功率分析仪S3产品说明书
