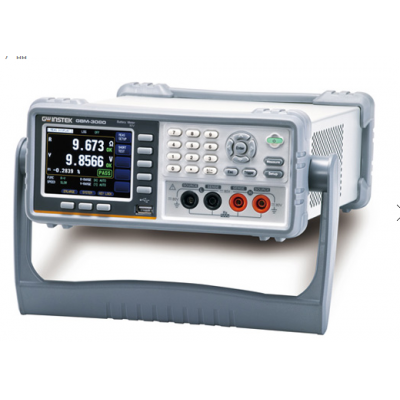

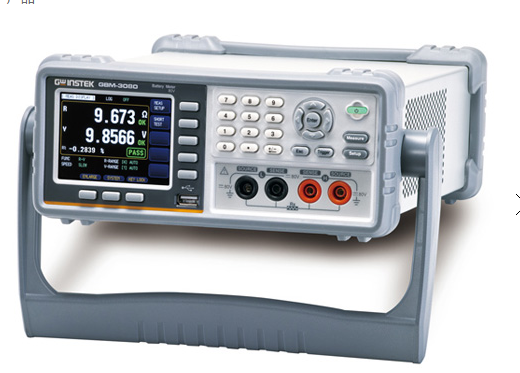

台湾固纬GBM-3300电池测试仪

台湾固纬GBM-3300 电池测试仪介绍:台湾固纬GBM-3300电池测试仪测量范围300V具有3.5”TFT LCD,4线测量方法,高分辨率(6位电压/ 5位电阻)测量显示能力,以及独立的GO / NOGO电压和电阻判定,各种通信接口等,满足各种类型的电池测量,如单体电池,电池单元到最终产品(电池)等, 以便于用户在生产的各个阶段实现准确的测量。台湾固纬GBM-3300电池测试仪产品特点:3.5

  • 品牌: 法国CA
  • 型号: GBM-3300

台湾固纬GBM-3300 电池测试仪介绍:

台湾固纬GBM-3300电池测试仪测量范围300V具有3.5TFT LCD4线测量方法,高分辨率(6位电压/ 5位电阻)测量显示能力,以及独立的GO / NOGO电压和电阻判定,各种通信接口等,满足各种类型的电池测量,如单体电池,电池单元到最终产品(电池)等, 以便于用户在生产的各个阶段实现准确的测量。

台湾固纬GBM-3300电池测试仪产品特点:

3.5" TFT LCD (320x240)



测量项目:直流电压和交流电阻



电压测量:300V(GBM-3300)80V(GBM-3080)



电阻测量: 0mΩ~ 3.2kΩ(max.)



电压测量的基本精度: 0.01%



电阻测量的基本精度: 0.5%



测量分辨率高达0.1μΩ和10μV



分别对电压和电阻进行独立的Go / NoGo确定功能



测试导线(探棒)断开/接触故障的判断机制是测量可靠性的保证



标准接口:USB Host/Device, RS-232CHandler

 GBM-3000系列为各种类型的电池提供测量开路电压和电阻的卓越功能。电压测量的精度高达±(0.01%读值+3位),测量分辨率可达10μV8V时)。电阻测量的精度可达±(0.5%读值+5位),测量分辨率达到0.1μΩ(3mΩ时)。同时,为了方便用户快速、清晰地解释测量结果,GBM-3000系列分别根据电压和电阻分别进行HI/LO测定,并可切换到简单(大数字显示)模式,以满足测试精度的要求,清晰、易于读取,可提高检查效率。

      除了出色的测量能力外,GBM-3000系列还提供了许多功能,以确保有效性和便利性。 为了保证有效性,测试引线(探棒)接触状态检测功能是有效地提示用户测试引线(探棒)和DUT是否良好接触,以确保测量值的有效性。在便利性方面,GBM-3000系列提供两种数据存储方法(最多10000笔测量值)。“一般存储”仅存储测量的电压和电阻值;“统计存储”具有用于统计分析的相关参数(Cp / Ckp / Mean / MAX / MIN ...)。 用户可以先将测量过程中的数据存储在内部存储器中,然后通过闪存驱动器将数据传输到计算机进行后续分析,而不限于与计算机的连接。

      此外,为了通过传输方法检索和存储测量结果,GBM-3000系列提供RS-232C / USB设备(虚拟COM),用于编写程序和检索。处理程序接口用于通过PLC进行外部触发控制。所有接口均标准配备,不仅可以节省仪器成本,还可以满足使用不同自动测量系统的要求。



快速选型

型号电阻测量电压测量分辨率基本精度标配接口
GBM-33003.2KΩ300V0.1uΩ/10uV电压0.01%,电阻0.5%USB/RS-232
GBM-30803.2KΩ80V0.1uΩ/10uV电压0.01%,电阻0.5%USB/RS-232





详细规格
显示
屏幕3.5(320x240)TFT LCD
阻抗5位数
电压6位数
测试速度
慢速3次/秒
中速14次/秒
高速25次/秒
Ex.高速65次/秒
阻抗测量
测试频率1kHz(±0.5Hz)固定值
输入阻抗3mΩ~300mΩ:99kΩ,3Ω~3kΩ;2MΩ
范围范围编号范围最大刻度分辨率测试电流开路电压(最大Vpp)

03mΩ3.1000mΩ0.1μΩ100mA8V

130mΩ31.000mΩ1μΩ100mA8V

2300mΩ310.00mΩ10μΩ10mA7V

33.1000Ω100μΩ1mA3V

430Ω31.000Ω1mΩ100μA2V

5300Ω310.00Ω10mΩ10μA1.5V

63kΩ3200.0Ω100mΩ10μA1.5V
精度范围编号速度精度温度系数

0慢速±0.5%读值±10位(±0.05%读值±1位)/℃

中速±0.5%读值±15位

高速±0.5%读值±20位

Ex.高速±0.5%读值±40位

1慢速±0.5%读值±5位(±0.05%读值±0.5位)/℃

中速±0.5%读值±6位

高速±0.5%读值±7位

Ex.高速±1.0%读值±8位
电压测量
范围范围编号范围最大刻度分辨率

08V±8.0800010μV

180V±80.8000100μV

2300V(仅GBM-3300)±303.0001mV
精度档位编号速度精度温度系数

0~2慢速±0.01%读值±3位(±0.001%读值±0.3位)/℃

中速±0.01%读值±5位

高速±0.05%读值±5位

Ex.高速±0.10%读值±6位
其他功能
范围选择自动范围,保持范围,正常范围
比较器ABS,PER或SEQ
连接侦测OPEN&WIRE
蜂鸣器OFF, Pass, Fail
触发内部,外部
接口USB Device / USB host/RS-232C/HANDLER
电源AC 100 - 240V, 50/60Hz;功耗: 最大 10W
尺寸& 重量264mm(W)x 107mm(H)x 350mm(D) 2.8kg
