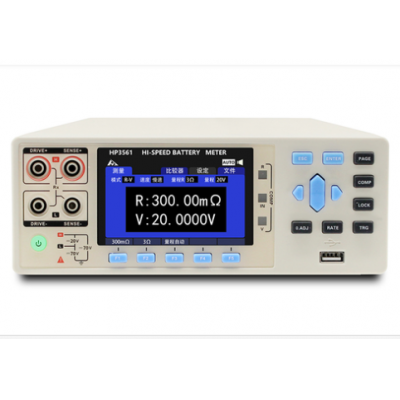

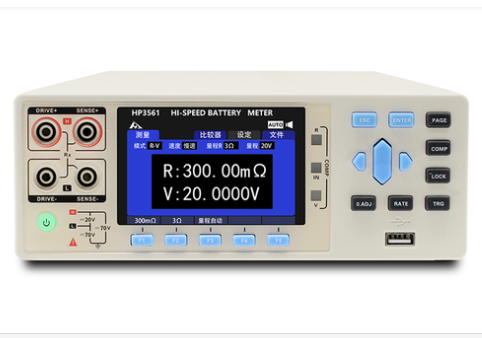

和普HP3561高精度电池内阻测试仪

和普HP3561高精度电池内阻测试仪概述HP3561高精度电池内阻测试仪是为电池工业的新测量要求而设计的。适用于低电阻电池,大容量锂电池包和生产线上的快速产品分类。依靠和普电子科技多年来在电池内阻测试方面的技术优势,HP3561能够提供 0.01 mΩ的高分辨率,最大测试电压为20V,最低反馈时间15mS。配备了标准特性RS232接口和HANDLER接口,具有电池自动测量功能。 和普HP

  • 品牌: 和普
  • 型号: HP3561

和普HP3561高精度电池内阻测试仪概述

HP3561高精度电池内阻测试仪是为电池工业的新测量要求而设计的。适用于低电阻电池,大容量锂电池包和生产线上的快速产品分类。依靠和普电子科技多年来在电池内阻测试方面的技术优势,HP3561能够提供 0.01 mΩ的高分辨率,最大测试电压为20V,最低反馈时间15mS。配备了标准特性RS232接口和HANDLER接口,具有电池自动测量功能。

 和普HP3561高精度电池内阻测试仪特性

  • 高速采样测试,最低反馈时间为15ms,适用于生产线上的快速分类

  • 最高测试电压达到20V,应用于电池包的性能测试

  • 高分辨率电阻和电压

  • 抗干扰能力强

  • 支持U盘导出数据

  • 最大测试速度能够达到66次/秒

 ♦ 0.01 mΩ的高分辨率,最大测试电压为20V
♦ 最低反馈时间为15ms,最大测试速度能够达到66次/秒,适用于生产线上的快速分类
♦ 内阻范围0.01mΩ~3.1Ω,精度±0.5%
♦ 电压范围0.1mV~20.0000V,0.01%

应用

  • 高精度锂电池内阻,电压检测

  • 配套自动测试设备完成电池内阻+电压的自动检测

  • 电池的劣化状态和寿命评估

  • 超级电容的ESR测试



规格



HP3561



3.5英寸 TFT-LCD显示

测试参数

交流电阻,直流电压

内阻精度

0.5%

内阻范围

0.01mΩ ~3.1Ω

电压精度

0.01%

电压范围

0.1mV~20.0000V

信号源

测量电流频率:1kHz;开路电压:7V;测试电流:<10mA

量   程

2档不同量程300mΩ,3Ω;全量程自动或手动测试模式

测试速度

66 次/秒,30 次/秒,10 次/秒,3 次/秒

校   正

全量程内短路清零

比较器

30组记录,4档分选,档计数

触发器

内部触发(Internal)、手动触发(manual)、外部触发(external)

接   口

RS-232C接口,外部IO接口,LAN接口选配

电   源

电压:198VAC~250VAC;频率:50Hz/60Hz;额定功率:10VA

尺   寸

325 mm*215 mm*96 mm;重量:3kg

附   件

PB36头、CHT9363A、CHT9800、电源线;CHT934X-12-1.5m(仅HP3561多路测试仪)
